产品特点
■ 符合欧盟RoHS。
■ 超低阻值。
■ 通过CQC认证

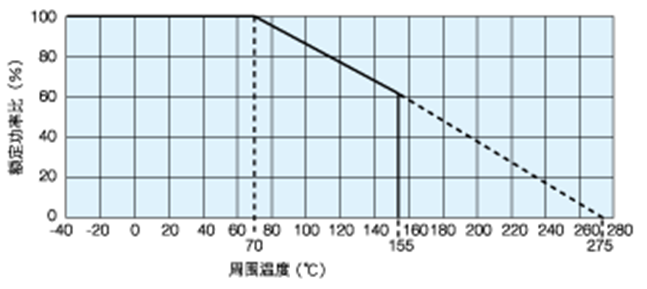

负荷特性曲线
在环境温度70°C以上使用时，应按照左图负荷特性曲线，减小额定功率。
主要参数
|
型号 |
额定功率（W） |
阻值范围 |
阻值偏差 |

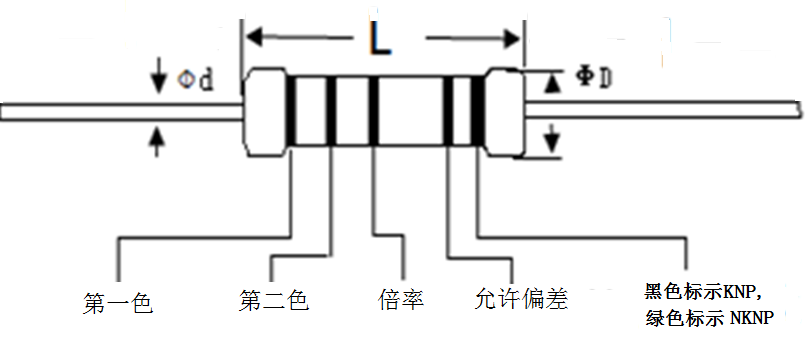

外形尺寸（mm） |
备注 |
||||
|
KNP |
NKNP |
D±0.5 |
L±1.0 |
d±0.05 |
|
||||
|
KNP/NKNP |
0.25W |
0.5WS |
0.01-20 |
0.01-20 |
±5% |
6.5 |
2.5 |
0.45 |
|
|
KNP/NKNP |
0.5W |
1WS |
0.01～68 |
0.01～68 |
3.5 |
9.5 |
0.50 |
|
|
|
KNP/NKNP |
1W |
2WS |
0.01～100 |
0.01～100 |
4.5 |
11.5 |
0.60 |
|
|
|
KNP/NKNP |
2W |
3WS |
0.01～200 |
0.01～150 |
5.0 |
15.5 |
0.75 |
|
|
|
KNP/NKNP |
3W |
5WS |
0.01～680 |
0.01～200 |
6.0 |
17.5 |
0.75 |
|
|
|
KNP/NKNP |
5W |
7WS |
0.01～750 |
0.01～470 |
8.0 |
24.0 |
0.75 |
|
|
额定环境温度 : ＋70°C
使用温度范围 : －55°C～＋155°C
额定电压是√额定功率×公称电阻值
电气特性
|
试验项目 |
性能要求 |
试验方法 |
|
过载（短时间） |
△R≤±（1%R+0.05Ω） |
2.5倍额定电压、5秒 |
|
可焊性 |
沾锡面积不小于95% |
260±10℃、2±0.5S |
|
引出端强度 |
△R≤±（1%R+0.05Ω） |
拉力：10N、10±1S 弯曲：2×900 扭转：2×1800 |
|
耐焊接热 |
△R≤±（1%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
温度快速变化 |
△R≤±(1%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循环 |
|
电阻温度系数 |
TCR≤±250PPM/℃ |
高于室温100℃、恒温30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，额定直流电压 1.5小时ON、0.5小时OFF的周期. |
|
稳态湿热 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
